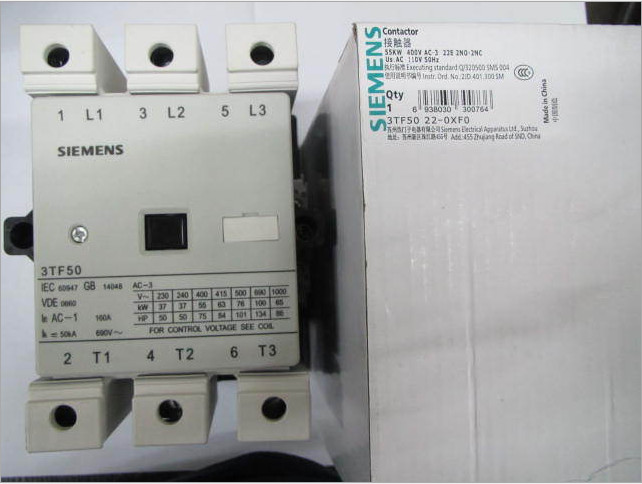

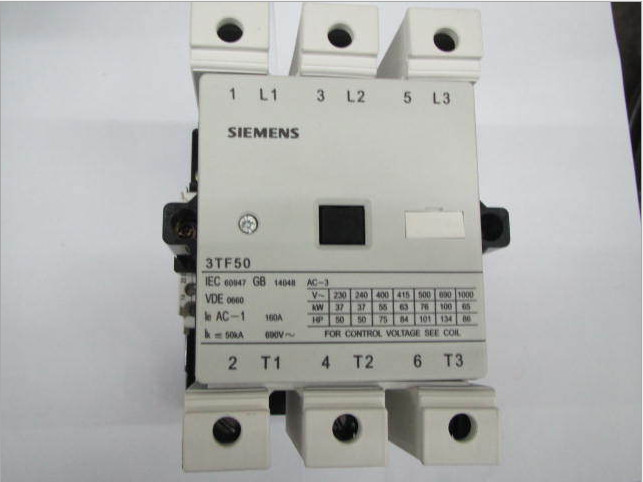

西門子交流接觸器

1．體結構：

接觸器為雙斷點觸頭的直動式運動機構，具有三對常開主觸頭，輔勛觸頭可有二常開、二常閉。

接觸器觸頭支持件與銜鐵采用彈性鎖和聯結，消除了薄弱環節。

動作機構靈活，手動檢查方便，結構設計緊湊，可防止外界雜物及灰塵落人活動部位，接線端都有防蓋，人手不能直接接觸帶電部位。

接觸器外形尺寸小巧，安裝面積小。安裝方式可用導軌安裝，也可用螺釘堅固，與其它同類產品相比，操作頻率和控制容量更高。產品安全、可靠性好，為國際*的接觸器。

2．觸頭系統：

主、輔助觸頭材料由電性能優越的銀合金組成，具有使用壽命長及良好的接觸可靠性。

滅弧室呈封閉型，并有阻燃型材料阻擋電弧向外噴濺，le≤22A無滅弧隔弧板，le≥32A裝有金屬隔弧板，保證人身及臨近電器的安全。

接線螺釘采用*自升螺釘，瓦形墊與螺釘不分離可節省接線用時。

3．磁系統：

電磁系統工作可靠，損耗小、噪音低，具有很高的機構強度，線圖的接線端裝有電壓規格的標記牌，標記牌電壓等級涂有特定的顏色，清晰醒目，接線方便，可避免因接錯電壓規格而導致線圈燒毀。

西門子3TF系列交流接觸器應用范圍

  主要供遠距離接通及分?jǐn)嚯娐分?，適用于控制交流電動機的起動、停止及反轉。

  西門子3TF系列交流接觸器參數說明

  3TF56系列交流接觸器為交流50Hz或60Hz，額定絕緣電壓為690-1000V，在AC-3使用類別下額定工作電

壓：380V 額定工作電流：9A-400A。線圈電壓：220V380V110V36V24V等。符合IEC947，VDE0660，

GB14048等標準。

 結構特點: 交流接觸器主要由四部分組成:

(1) 電磁系統,包括吸引線圈、動鐵芯和靜鐵芯；

(2)觸頭系統,包括三組主觸頭和一至兩組常開、常閉輔助觸頭,它和動鐵芯是連在一起互相聯動的；

(3)滅弧裝置,一般容量較大的交流接觸器都設有滅弧裝置,以便迅速切斷電弧,免于燒壞主觸頭；

(4)絕緣外殼及附件,各種彈簧、傳動機構、短路環、接線柱等。

西門子3TF系列交流接觸器工作條件

  海拔高度不過 2000 米

  周圍環境溫度：-25 ~ +55oC

  空氣相對濕度：在+40oC時不過50%，+25oC時不過 90%

  大氣條件：沒有會引起爆炸危險的介質，也沒有腐蝕金屬和破壞絕緣的氣體和導電塵埃

  在無顯著搖動和沖擊振動

  在沒有雨雪侵襲的地方

西門子3TF系列交流接觸器優點

  安全性能好，導電部件不外露;

  體積小、重量輕，滅弧罩材料采用不飽和樹脂，耐弧性好，不會碎裂;

  滅弧室呈封閉型，飛弧距離小，可縮小電氣箱體尺寸;

  主觸頭系統結構，觸頭磨損小，電壽命增加;

  電磁鐵工作可靠，損耗少，噪音小，且具很高的機械強度;

  操作頻率和控制容量高;

  3TF30-35系列可外加輔助觸頭座;

  SIGUT-西門子端接法，接線方便，牢固，接觸可靠性高，抗振性強，安全防護性好。
